Die TSR-C-Serie kombiniert einen Schleifringkörper für elektrische Anwendungen mit einer Drehdurchführung für Fluide.

​

Zur Übertragung von Fluiden dient eine zentrisch liegende Hohlwelle im Inneren des Schleifringkörpers.

​

Die Einbaulage der TSR-C-Serie kann sowohl horizontal als auch vertikal erfolgen.

​

Länge und Durchmesser des Schleifringkörpers variieren je nach den technischen Anforderungen. Abhängig von der geforderten Anzahl der Schleifbahnen, sowie der elektrischen Leistung die übertragen werden soll.

​​

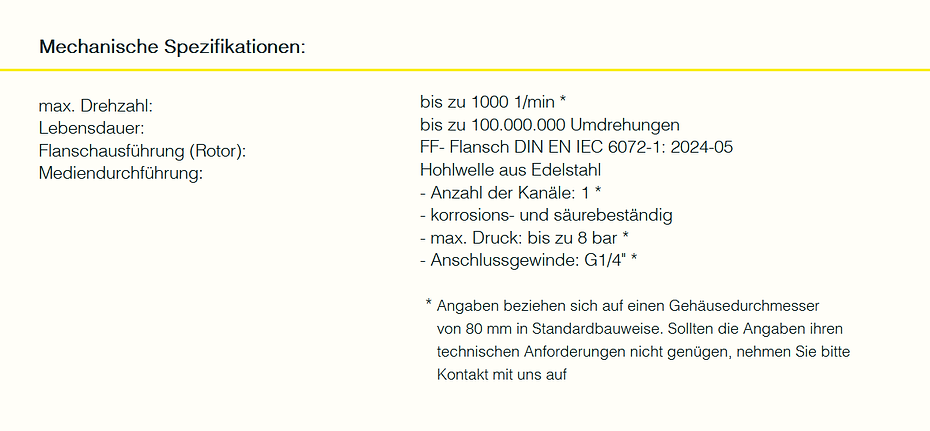

Der Flansch der Welle (Rotor) wird standardmäßig als FF-Flansch nach DIN EN IEC 6072-1: 2024-05 gefertigt.



Die Länge der elektrischen Leitung beträgt standardmäßig 0,5 Meter mit offenem Leitungsende.

​

Unsere Schleifringkörper sind so konzipiert, dass Sie bei Berücksichtigung der technischen Vorgaben -wie in der Produktspezifikation beschrieben- eine Lebensdauer von bis zu 100.000.000 Umdrehungen erreichen.

​

​

​​

​​
